摘要：新能源产业的蓬勃发展正深刻改变全球能源格局，然而伴随光伏电站、风电场、储能系统及充电设施的大规模部署，安全防护挑战日益凸显。传统防护手段在应对新型风险时暴露响应滞后、覆盖不足、数据割裂等缺陷，行业亟需构建更智能、更可靠的安全防线。“智盾全时域”解决方案应运而生，通过端边云协同架构与多技术融合创新，为新能源关键设施打造覆盖全时域、全场景的智能安全防护体系，推动行业从“被动响应”向“主动免疫”跃迁。

关键词：新能源；能源管理；储能；智能

0引言

全球能源转型浪潮下，光伏、储能、风电等新能源产业呈现爆发式增长。截至2025年，中国分布式光伏装机容量突破300GW，储能电站累计装机超80GW，电动汽车换电站数量突破4000座。然而，大规模新能源并网带来的安全问题日益凸显，传统保护监测手段面临严峻挑战。

1行业背景与技术挑战：新能源并网安全的迫切需求

1.1并网安全风险升级

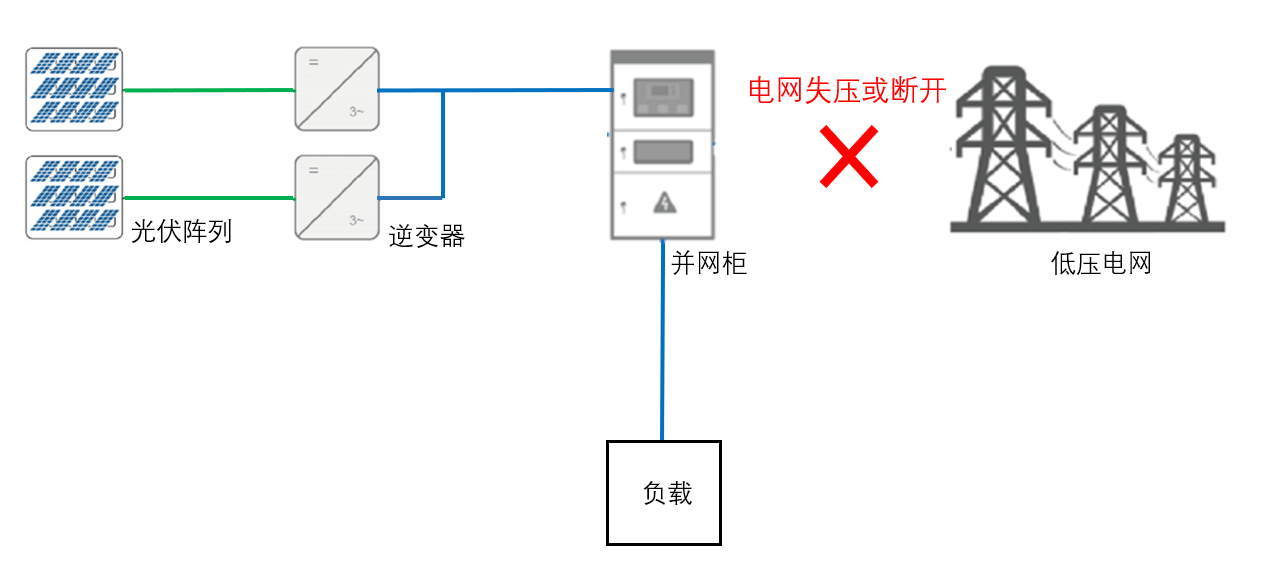

孤岛效应隐患：当电网异常断电时，分布式电源持续向本地负载供电，形成“孤岛”，危及维修人员安全。国家标准GB/T 50865-2013明确规定，光伏系统在电网断电后0.2秒内切断电源。安科瑞AM5SE-IS防孤岛保护装置正是针对此需求设计，实现毫秒级故障隔离。

直流侧安全危机：储能电站直流侧因高电压、大电流运行环境，易发电弧故障与热失控。直流系统无自然过零点，接触不良等问题可能瞬间引发火灾。某储能项目实测显示，传统方案对热失控预警延迟超过30分钟，事故控制率不足40%。

电能质量恶化：光伏逆变器产生的谐波污染导致电网电压畸变率超标。特斯拉工厂案例中，并网点电压总谐波畸变率（THD）一度达8.2%，远超国标GB/T 12325-2008规定的5%限值。

1.2系统协同能力不足

新能源系统普遍存在“数据孤岛”与“控制碎片化”问题：

光伏电站中汇流箱、逆变器、并网柜采用多协议并存（Modbus/CAN/IEC 61850），数据整合度低于70%；充电桩的电力管理、温度监控、消防系统独立运行，缺乏协同防护机制，故障响应时间超10分钟；传统方案对逆功率流控制滞后，当检测到逆向电流超过额定输出5%时，响应时间长达2秒，造成电网冲击。

1.3经济与监管压力倍增

事故损失放大：光伏电站非计划停机损失超过1000美元/MW/天，储能火灾导致的资产损毁赔偿可达亿元级；政策约束强化：《电能质量管理办法（暂行）》要求新能源场站配置在线监测装置并采取防治措施；电价机制倒逼：峰谷电价差扩大至0.8元/kWh以上，企业需通过标准需量管理降低用能成本。

2解决方案架构：三级协同技术体系

安科瑞构建“感知层-传输层-平台层”三级协同架构，形成新能源安全防护闭环：

2.1 感知层：多维度智能传感网络

在设备终端部署高精度采集装置，实现全参数覆盖：光伏领域：APV智能汇流箱集成16路霍尔传感器，支持DC1500V电压监测，支路电流精度±0.5%；储能领域：DJSF1352RN直流电能表支持双向计量，内阻监测精度±0.05%；无线测温系统采用CT取电型传感器，实时跟踪母线接头温度；充换电领域：换电站部署四维感知终端，融合谐波分析、电缆温度、水浸监测，实现3分钟内异常响应。

2.2 传输层：边缘智能与协议融合

通过边缘计算网关破解数据孤岛：ANet系列网关支持Modbus/645/104等12种协议解析，实现异构设备互联，数据断点续传率100%；本地决策引擎：AM6-PWC箱变测控装置集成光纤环网接口，支持差动保护与温度瓦斯保护，动作时间≤20ms47；安全加密传输：采用量子加密与动态VPN隧道，满足IEC 62443-3-3安全认证。

2.3 平台层：智慧能源管理平台

Acrel-2000系列平台实现全景监控与策略优化：光功率预测：融合气象站数据与机器学习，96小时发电量预测误差<8%；防逆流柔性控制：AM5SE-PV主从机系统实时监测公共连接点功率，逆功率超限时200ms内调节逆变器出力；数字孪生运维：上海特斯拉工厂项目通过三维建模还原电站运行状态，故障定位效率提升70%。

3关键技术突破：核心创新解析

3.1 柔性防逆流控制技术

Acrel-2000针对“自发自用，余电不上网”的刚性需求，安科瑞开发主从机协同控制系统：策略架构：主机（AM5SE-PVM）监测公共连接点功率，从机（AM5SE-PVS）调节逆变器输出；双重判据：逆功率阈值（>5%额定输出）+ 功率方向判定，避免误动作；快速调节：通过RS485向逆变器发送降载指令，响应时间≤200ms，较国标要求提升10倍。该技术已在江苏某工业园18MW光伏项目验证：全年阻断逆功率流1，237次，减少罚款超180万元。

3.2 多协议边缘计算引擎

ANet-2E4SM网关实现 “协议无关化”处理：智能规约转换：内置Modbus RTU/TCP、IEC 103/104、IEC61850等协议库，兼容90%以上新能源设备；边缘计算能力：ARM9处理器实现本地谐波分析、需量计算，降低云端负载40%；断点续传保障：4G断网时本地存储72小时数据，网络恢复后自动补传。蔚来换电站项目部署该网关后，运维响应速度提升50%，故障恢复时间缩短至45分钟以内。

3.3 数字孪生驱动的光储协同

Acrel-2000MG能量管理系统融合多物理场仿真：光伏效能优化：基于辐照-温度-背板应力模型，动态调整组串工作点，提升发电量5.7%；储能安全防护：三级热失控阻断机制（PACK级液冷+簇级气凝胶+系统级离网）使控制时间>2小时；经济调度策略：分时电价下自动切换“峰充谷放”模式，上海变速器8.3MW项目年收益增加23%。

4安科瑞企业微电网

安科瑞智慧能源管理平台，通过在企业内部的源、网、荷、储、充节点安装安科瑞自主研发的各类监测、分析、保护、治理装置；采用先进的控制、计量、通信等技术，将分布式电源、储能系统、可控负荷、电动汽车、电能路由器聚合在一起；平台根据电网价格、用电负荷、电网调度指令等情况，灵活调整微电网控制策略并下发给储能、充电桩、逆变器等系统与设备，保证企业微电网始终安全、可靠、节约、低碳运行。

并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

 4.1 分布式光伏监控解决方案

分布式光伏监控系统功能：光伏电站监测；并网监控；光功率预测系统；组件发电功率优化；故障监测及报警；远程运维；完善的数据统计分析；调度上传。

 4.2 继电保护及安全自动装置

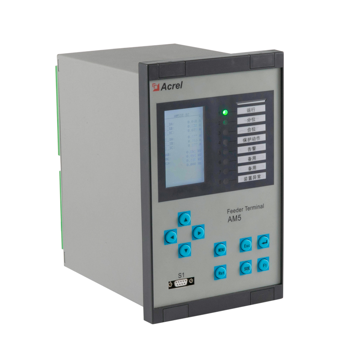

防孤岛装置：根据《光伏发电站接入电力系统的技术规定》GB/T 19964-2012的相关要求，光伏发电站应配置独立的防孤岛保护装置，动作时间应不大于2s。防孤岛保护还应与电网侧线路保护相配合。孤岛包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划性孤岛。AM3-I防孤岛保护装置：具有三段式过流、零序过流保护（三段）、负序过流（两段）、过负荷跳闸/告警、过电压跳闸/告警（两段）、低电压保护、PT断线告警、逆功率跳闸（两段）、低频减载（两段）、非电量保护（温度、瓦斯）等保护功能。

5结束语

安科瑞通过“感知-传输-平台”三级协同架构，为新能源行业打造了全覆盖、高可靠的保护监测解决方案。其核心价值在于实现三大转变：从被动响应到主动免疫，通过柔性防逆流与数字孪生技术实现风险超前阻断；从碎片化到系统化，依托ANet网关破解数据孤岛；从单一安全到综合价值，融合安全防护与经济优化，实现“降本、增效、减碳”三重目标。
