数字孪生首道防线:ASCP限流器如何赋能智慧城市电网?

2025.07.11

详细内容

ASCP系列电气防火限流式保护器

摘要

电气火灾是威胁社会公共安全的主要隐患之一,尤其随着新能源基础设施的快速扩张与老旧电网负荷加剧,传统断路器的响应速度和防护能力面临严峻挑战。ASCP系列电气限流式保护器通过微秒级短路限流、主动灭弧技术及多参数智能监测,构建了电气安全防护的新范式。本文结合其技术原理与应用案例,分析其在提升电气安全水平、降低火灾风险中的核心价值。

技术原理与核心突破

1.1 微秒级响应机制

传统断路器基于机械脱扣原理,动作时间通常在毫秒级(20-50ms),而短路故障产生的电弧能量与时间呈指数级增长。ASCP系列采用固态电子开关+高速采样芯片,可在检测到短路电流的150微秒(μs)内完成限流分断,将短路能量压制在传统方案的1/1000以内,从根源上杜绝爆燃性电弧的产生。

1.2 主动限流灭弧技术

区别于被动断电保护,ASCP通过实时电流波形分析与预判式关断实现“无火花分断”:在短路初期电流未达峰值时即介入限流;利用功率半导体器件强制截断电流,避免空气电离形成电弧;配合专用灭弧材料吸收残余能量,确保分断过程无明火。

1.3 多维度故障监测

除短路保护外,ASCP集成三重防护体系:过载保护:电流阈值可调(0-250A),延时动作时间灵活设定(3-60秒),适配不同负载特性;温度监测:实时采集线缆温度(-20~140℃),超温预警联动断电;漏电监测:检测线路绝缘劣化,预防漏电起火。

应用场景

2.1 新能源充电设施安全防护

电动车充电桩因大电流、高功率密度特性,短路风险显著。某充电站运营商在200台直流快充桩部署ASCP-40型保护器后:短路故障响应时间从原22ms降至0.15ms;运维记录显示因电气故障导致的桩体损坏率下降92%;通过RS485通讯实时上传故障数据(如事件类型、电流峰值、动作时间),运维效率提升60%。

2.2 老旧建筑电气改造

针对线路老化、私拉乱接引发的火灾隐患,ASCP在居民社区改造中发挥关键作用:

上海某20世纪80年代住宅区加装ASCP-100型保护器后,电气火灾数量由年均3.7起降至0起;动态电流阈值功能适应空调启动等瞬时过载,减少误跳闸;本地声光报警+APP推送,实现隐患实时通知。

2.3 文化遗产保护场所

古建筑因结构易燃、消防难度大,对电气安全要求高。ASCP在木结构寺庙、纸质文献库房的应用优势包括:无火花分断避免二次引燃;-20℃低温环境下仍可靠运行;故障黑匣子功能记录最近20条事件,辅助事故溯源。

ASCP系列功能特点

3.1 短路保护功能

保护器实时监测用电线路电流,当线路发生短路故障时,能在150微秒内实现快速限流保护,并发出声光报警信号。

3.2 过载保护功能

当被保护线路的电流过载且过载持续时间超过动作时间(3~60秒可设)时,保护器启动限流保护,并发出声光报警信号。

3.3 内部超温保护功能

当保护器内部器件工作温度过高时,保护器启动超温限流保护,并发出声光报警信号。

3.4 过、欠压保护功能

当保护器检测到线路电压过压或欠压时,保护器发出声光报警信号,可预先设置是否启动限流保护。

3.5 配电线缆温度监测功能

当被监测线缆温度超过报警设定值时,保护器发出声光报警信号,可预先设置是否启动限流保护。

3.6 漏电流监测功能

当被监测的线路漏电流超过报警设定值时,保护器发出声光报警信号,可预先设置是否启动限流保护。

保护器具有1路RS485接口,可以将数据发送到后台监控系统,实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机,可以是Acrel-6000安全用电管理云平台,也可以是第三方监控软件或平台。

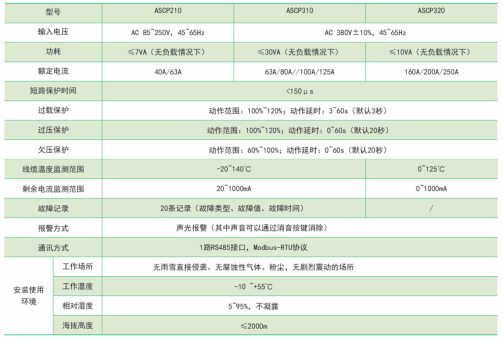

技术指标

编辑搜图

请点击输入图片描述(最多18字)

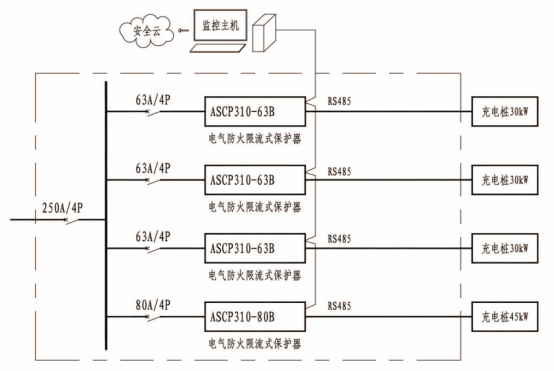

示意图

编辑搜图

请点击输入图片描述(最多18字)

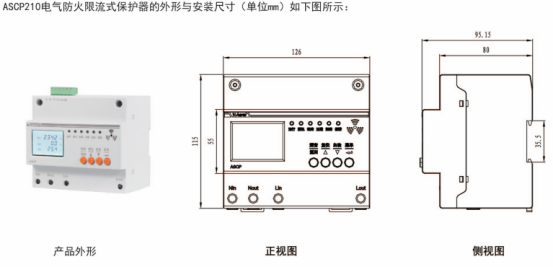

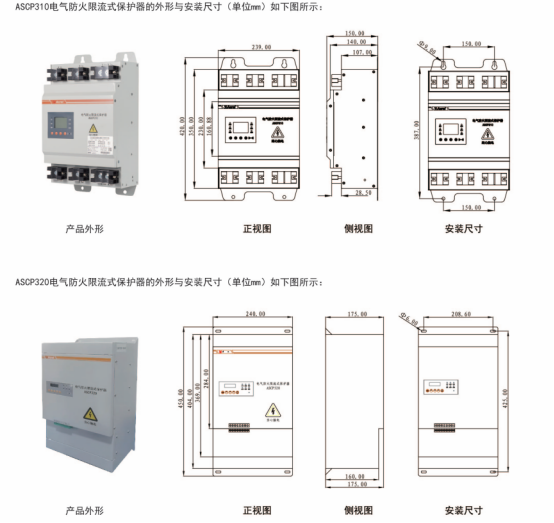

外形与安装尺寸

外形图片

编辑搜图

请点击输入图片描述(最多18字)

编辑搜图

请点击输入图片描述(最多18字)

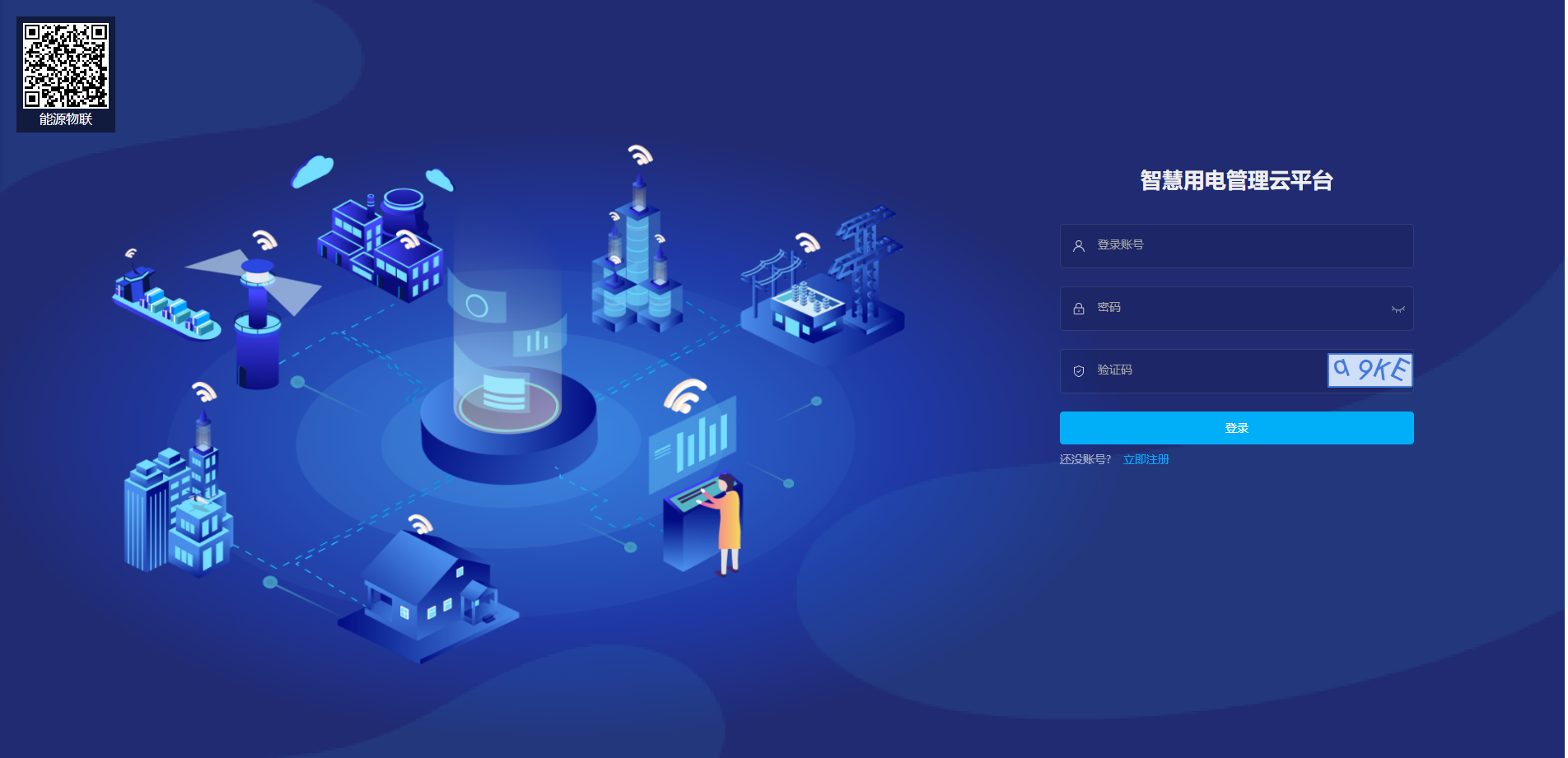

安全用电管理云平台

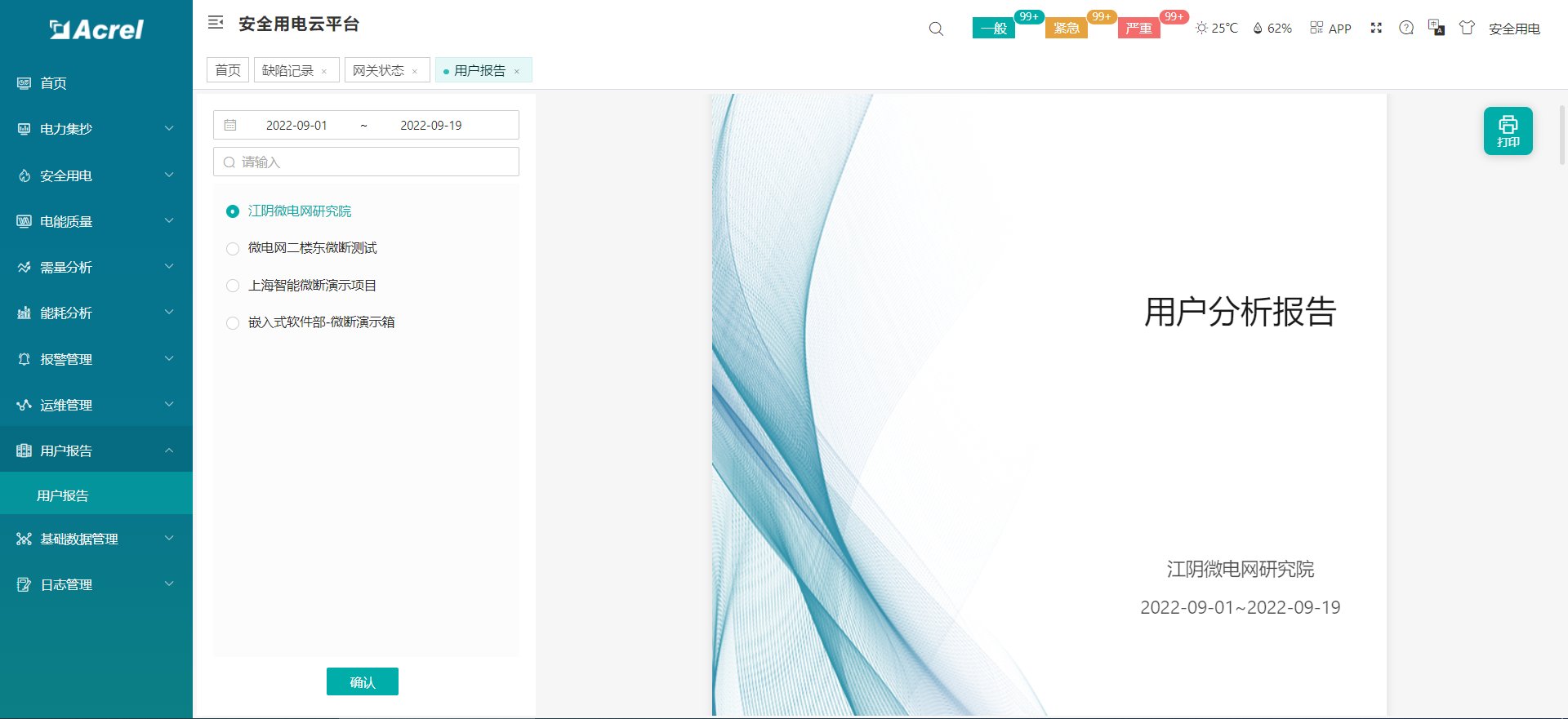

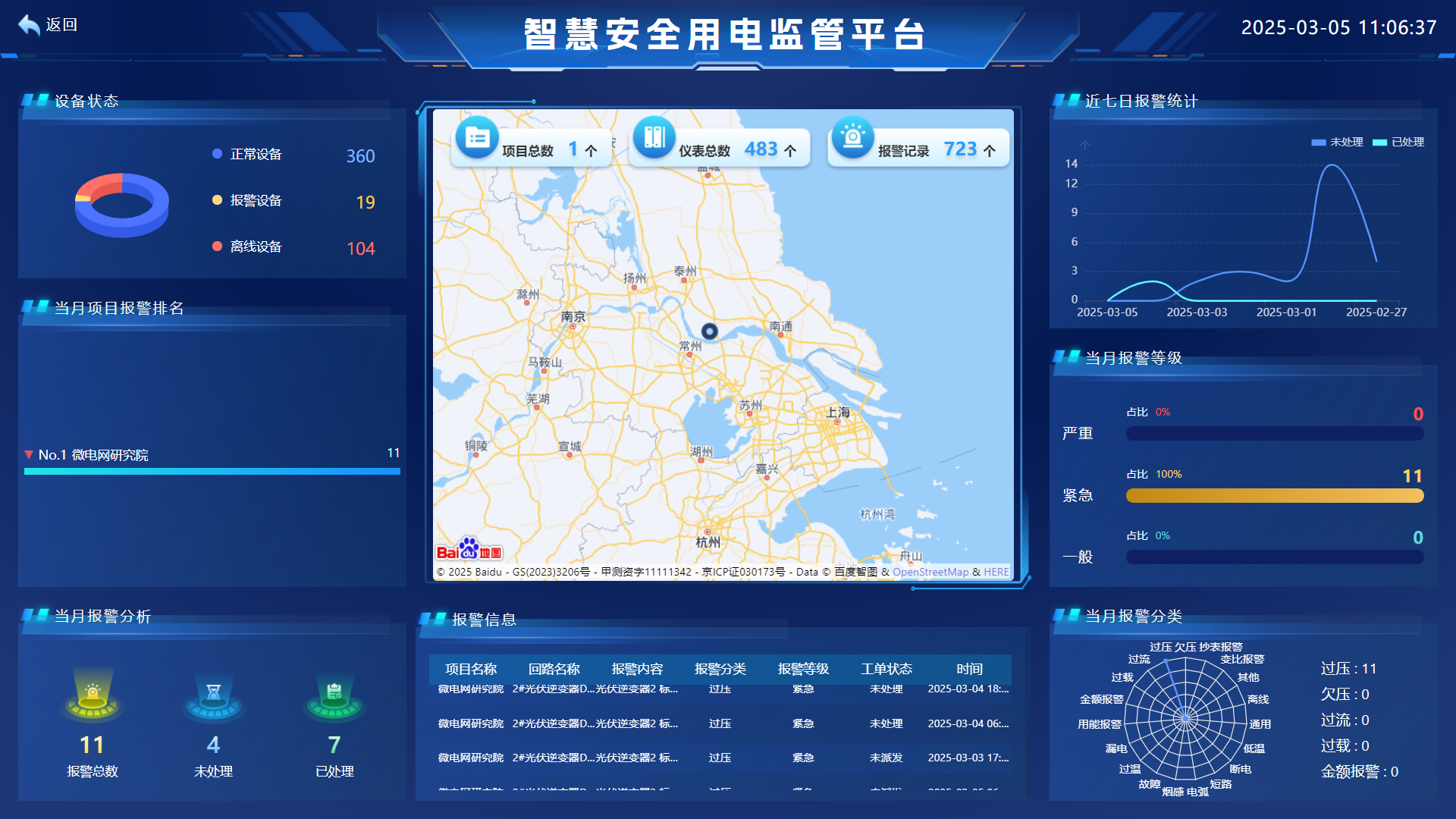

ASCP系列电气防火限流式保护器将数据上传到安科瑞安全用电管理云平台,通过平台实现远程监控、远程报警、远程复位及远程参数设置等功能,可以实现历史监测数据的曲线显示和报表显示。

编辑搜图

请点击输入图片描述(最多18字)

编辑搜图

请点击输入图片描述(最多18字)

编辑搜图

请点击输入图片描述(最多18字)


总结

ASCP系列电气限流式保护器通过微秒级主动限流与多参数协同防护,解决了传统保护装置响应滞后、分断燃弧的痛点。其在充电桩、老旧社区、文保场所的成功应用,验证了技术路线的可行性。未来发展方向包括:与AI算法结合实现故障预诊断;适应柔性直流配电场景的高压版本开发;参与国际IEC标准制定,推动中国电气安全技术“走出去”。从被动防护到主动免疫,ASCP正在重塑电气安全的底层逻辑。

参考文献

[1] 国家消防救援局. 2023年全国火灾情况报告[R]. 2024.

[2] GB 14287.6-202X. 电气火灾监控系统 第6部分:限流式保护器[S].

[3] 王建军等. 主动限流技术在低压配电系统中的应用研究[J]. 电工技术学报, 2022.

[4] ASCP系列产品技术手册 V3.0 [Z]. 江苏某电气安全科技公司, 2025.
